松川化学携手LyondellBasell共同推广应用于热熔胶中的高性能茂金属催化聚烯烃产品

  • 时间:   2020-04-28
  • 作者:   CATIA
  • 来源:   CATIA

LyondellBasell 利安德巴塞尔工业公司是世界上最大的聚合物、石化产品和燃油公司之一。是全球聚烯烃技术、生产和市场的领导者。

公司成立于200010月,由BASFSHELL各持股50%,在全球24个国家拥有工厂或合资企业。巴赛尔公司总部在荷兰的HOOFDDORP,靠近阿姆斯特丹。


松川化学 携手 LyondellBasell 共同推广应用于热熔胶中的高性能茂金属催化聚烯烃产品 Polybutene-1mPB-1 2.pngmPB-1在多种热熔胶应用中均有优异的表现

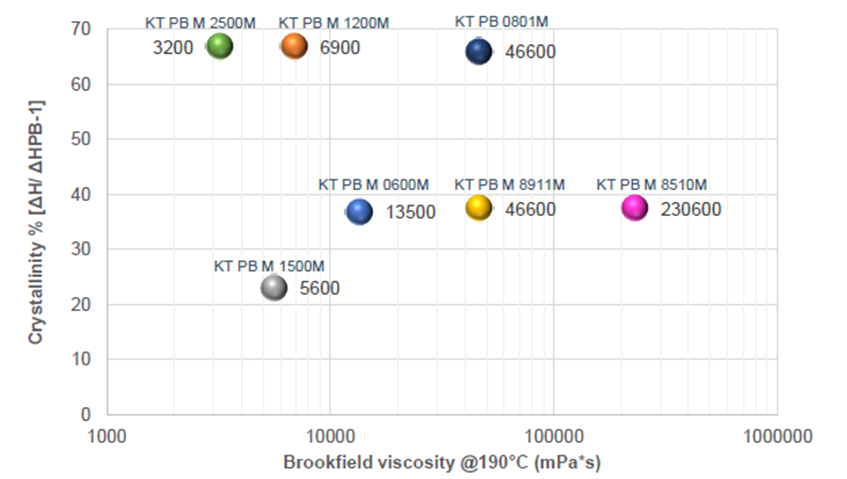

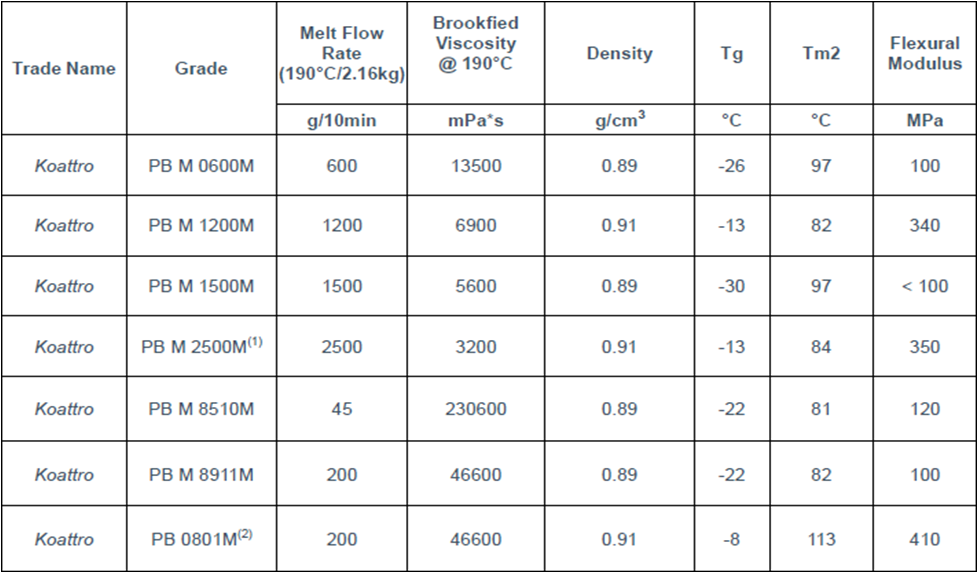

其在熔融粘度、软化点、结晶度上有着丰富的产品组合,适用范围广。


终端应用

包装行业

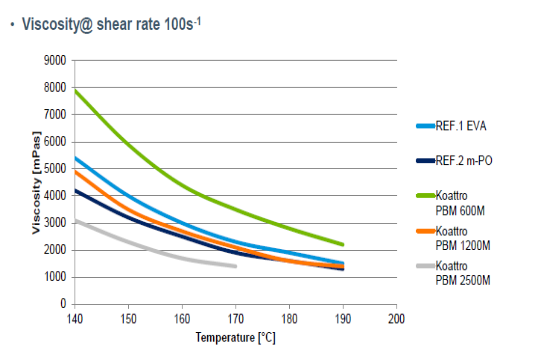

包装热熔胶熔融黏度变化


mPB-1有着更宽的熔融黏度范围,在不同应用的基材表面有更好的润湿性选择

EVA相比,配方中需要更少的增粘树脂

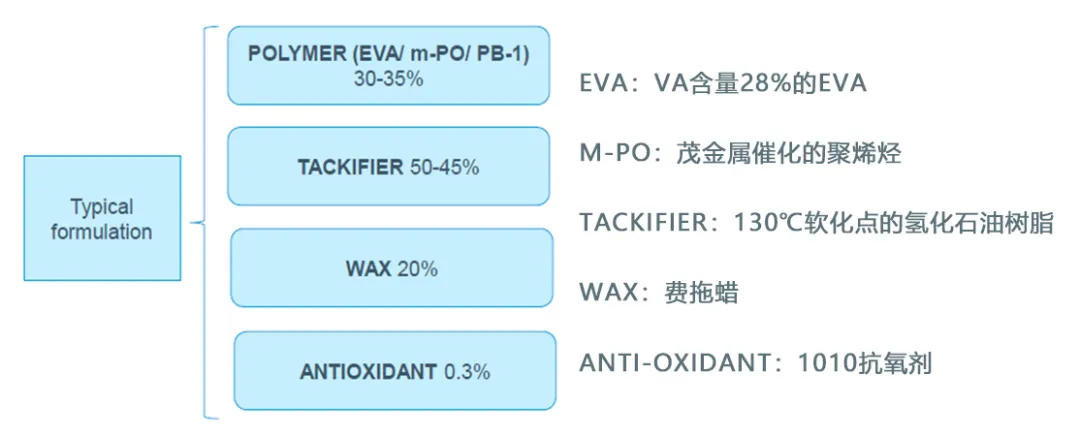

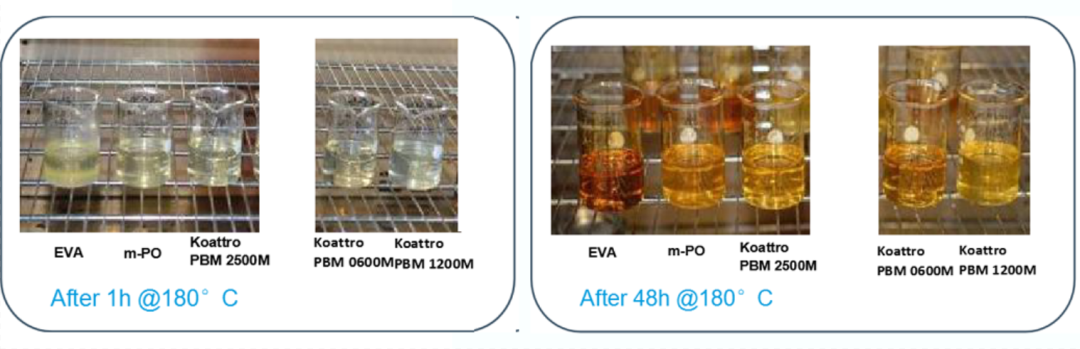

包装热熔胶热稳定性试验


基于mPB-1的热熔胶配方显示出更好的热稳定性,其初始颜色更浅,最终的颜色变化率也最低;m-PO效果相当,EVA最差

其加热48小时后没有出现任何凝胶和结皮的现象

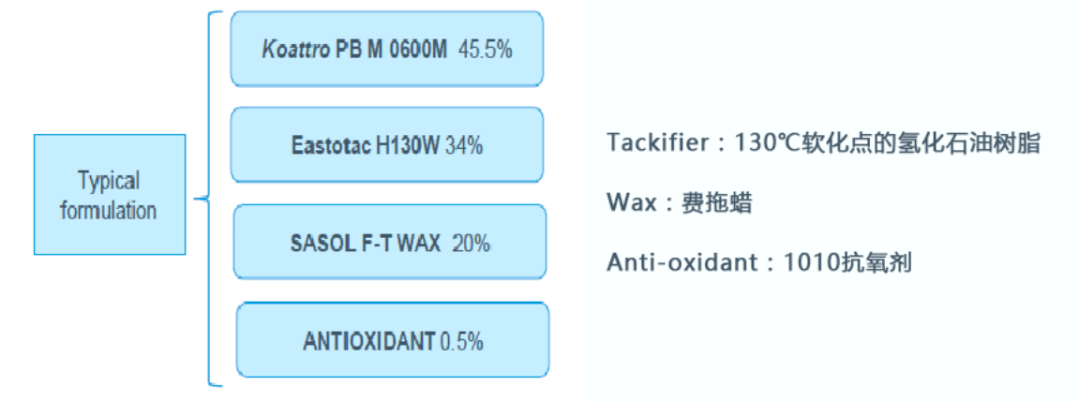

基于 PBM 0600M 的热熔胶有着更优异的产品性能8.png

与市场上常见的EVAmPOAPAO等对比,基于mPB-1的配方:

更长的开放时间

不同基材上更短的固化时间

优异的热稳定性、耐高温裂解性

更高的热剪切失效温度

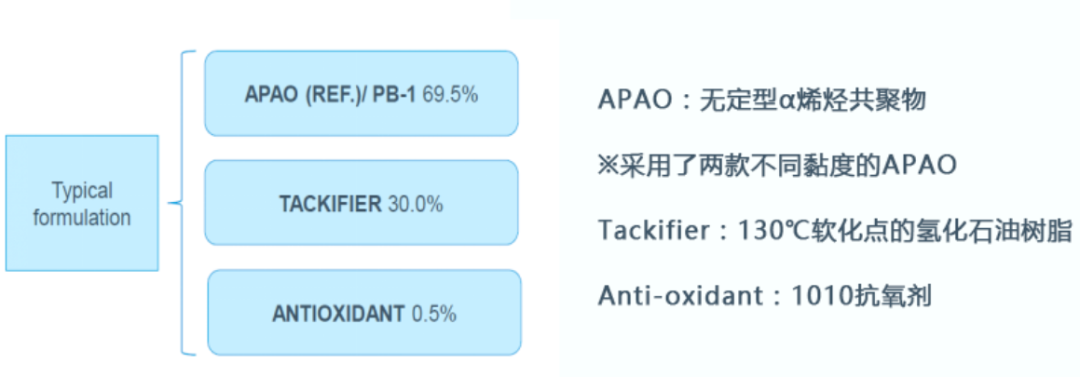

木工行业 9.png10.png

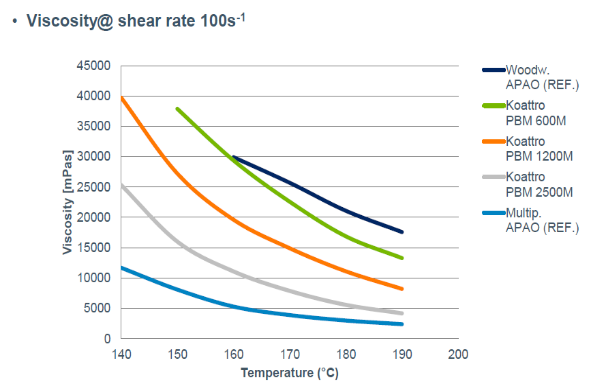

木工热熔胶的熔融黏度变化


mPB-1有着更宽的熔融黏度范围,在不同应用的基材表面有更好的润湿性选择

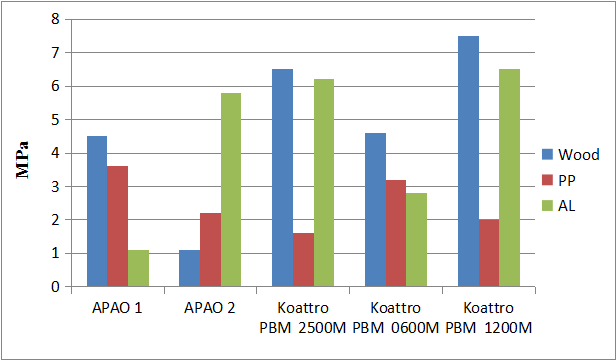

木工热熔胶的剪切力试验


基于mPB-1的热熔胶对不同基材的剪切力更均衡

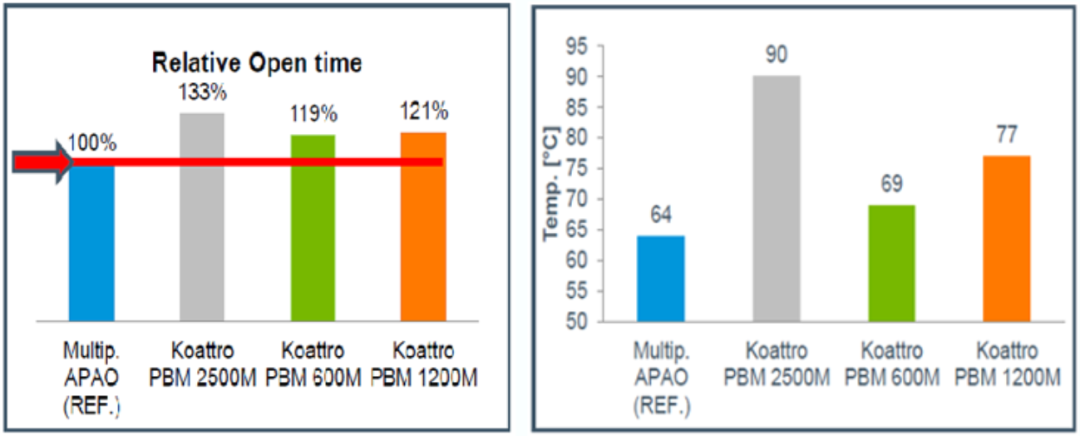

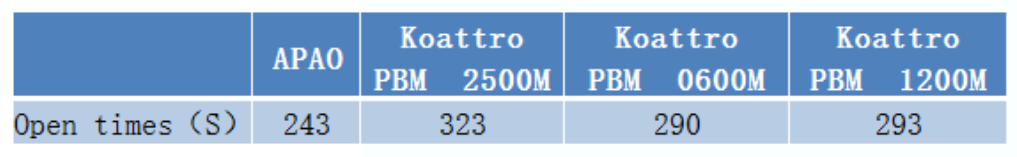

木工热熔胶的开放时间与热剪切失效温度

基于mPB-1的热熔胶有着更长的开放时间和更高的热剪切失效温度

Koattro PB M 1200M在床垫的海绵复合中有着更好的初始强度

基于Koattro PB 0801M Koattro PB 8510M的配方在木工应用中比EVA热熔胶有着更好的热稳定性、更精准的胶线、更少的涂布克重和良好的表面硬度

Koattro PB M 1200M Koattro PB M 0600M能提供更长的开放时间,并且在木工应用中具有良好的粘结强度和柔韧性

装配/木工的更多潜在应用:

电子、电气设备,扬声器中的组装部件

海绵、泡沫的粘合

过滤器中无纺布、边框的粘接

汽车内饰、纺织品、皮革、头盔

夹芯板、绝缘板

陶瓷

家具封边条

型材包装(不同的膜类基材、纸等)

卫材行


PB M 1500M在卫材行业也有着优异的性能表现

基于mPB-1配方的热熔胶具有更低的VOC

SBC类聚合物相比,mPB-1具有更低的密度

使用基于mPB-1的热熔胶生产效率更高

SBC类聚合物相比,基于mPB-1的热熔胶的胶线更精准

mPB-1:热熔胶首选的主体聚合物
