随着塑料、纸质软包装应用领域的不断扩大，目前消费市场对软包装材料的需求也日趋多样化。为了满足食品、医药、农业、生活品等各领域的不同需求，现在通常采用聚丙烯、聚乙烯、尼龙、铝箔、纸张等两层或多层材料的复合，从而达到不同客户对包装性能的要求。

天诗新材料研发的低温热封LW-290涂层，成膜表现出优异的抗水性、粘结力、柔韧性和光学纯度，具有热塑性和极高的粘结性，以及对水和化学品的优异耐受性和阻隔性，可用于塑料和纸张软包装、涂料、粘合剂、基层底涂处理，纸张的防水防渗等领域。

作为低温热封涂层，EAA乳液最大的优点是涂层非常薄，在合适的底材和热封条件下，干膜0.5um就可以产生较好的粘结力。

天诗LW-290涂层剥离力度试验报告

实验样品

LW-290乳液，固含量30-32% ，pH7-9 ，粘度1000-1500 mPa·s

铝箔纸

测试样品制作

（1）裁取大小适中的铝箔纸

（2）用滴管吸取1 mL乳液滴在铝箔纸上，将涂膜机速度调为30，启动涂膜机，用线棒涂膜；

（3）将已涂膜的铝箔纸放入烘箱，50℃，干燥完全后取出待用；

（4）将铝箔纸有涂层的一面贴合，用热封仪热封；

（5）用闸刀剪切为宽度15mm的测试条。

测试结果

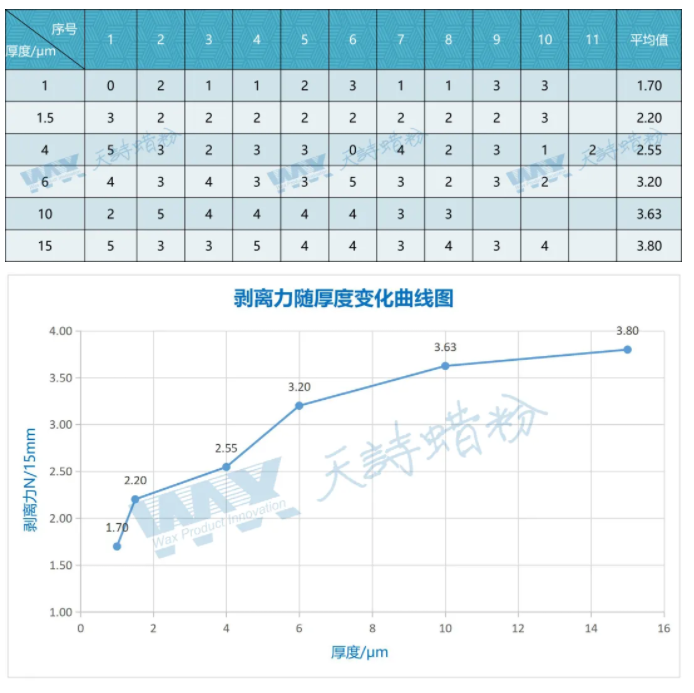

一、不同厚度的剥离力

压力150kPa ，温度80℃ ，时间0.7s。

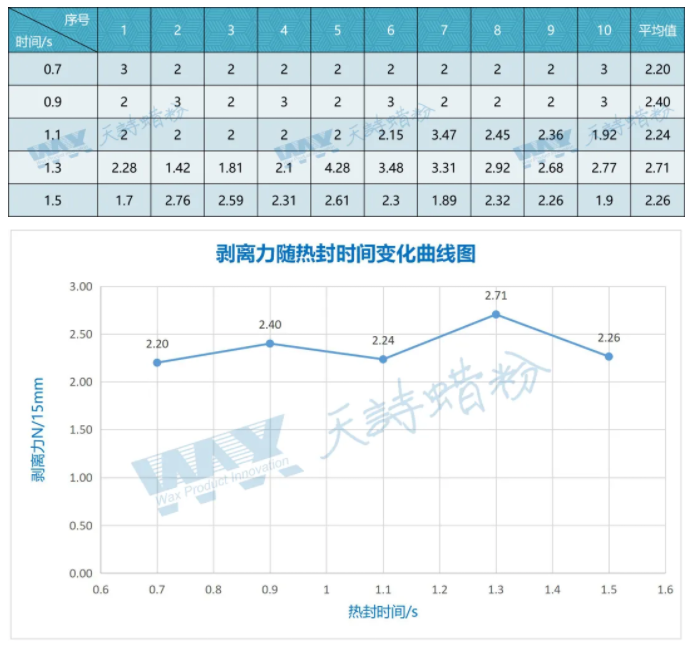

二、不同热封时间的剥离力

压力150kPa，温度80℃，厚度1.5μm。

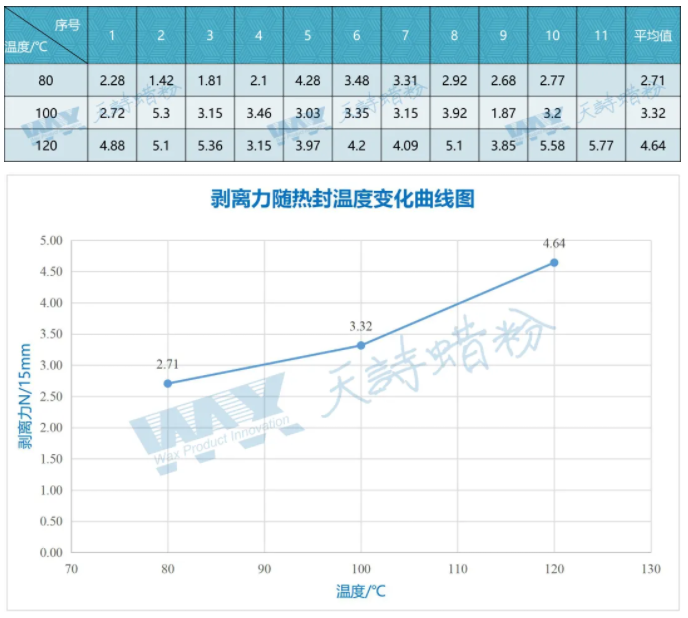

三、不同热封温度的剥离力

压力150kPa，厚度1.5μm，时间1.3s。

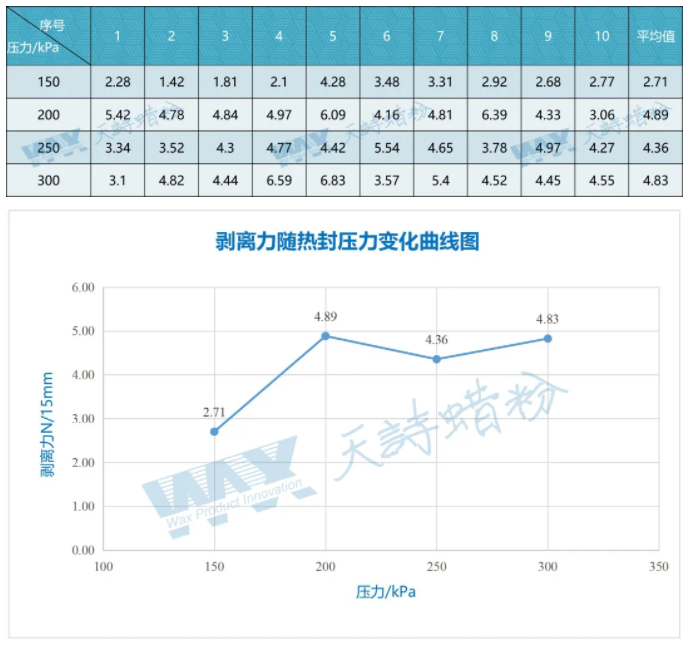

四、不同热封压力的剥离力

温度80℃，厚度1.5μm，时间1.3s。

结论

（1）剥离力随涂层厚度增加而变大最终趋向平稳；

（2）剥离力随热封时间变化不明显；

（3）剥离力随热封温度提高而增大；

（4）压力在150-200 kPa增大时，剥离力也随之增大，200kPa以后变化不明显。
